FALCON 5
RKS150 ELEKTRISCH- Elektrisch
- Hohe Schließkraft
- Trennsystem
- Unterhalb der Bodenplatte
DIE FALCON 5 (RKS150 ELEKTRISCH)
Ich bin die FALCON 5 (RKS150 Elektrisch) – die kompakte und zuverlässige Lösung für die Abwasserleitung direkt in der Bodenplatte. Dank meiner platzsparenden Bauweise passe ich selbst in extrem flach liegende Rohrleitungen unterhalb der Bodenplatte.
Speziell für den Trennkanal mit Schmutzwasser entwickelt, biete ich Ihnen maximale Flexibilität: Ich kann sowohl elektrisch als auch manuell per Handbetrieb sicher verschlossen werden.
Meine robuste Bauweise sorgt für ein Höchstmaß an Sicherheit und Flexibilität – und das Beste: Ich lasse mich ganz unkompliziert nachrüsten.
EINSATZGEBIET & VORTEILE
Die FALCON 5 (RKS150 ELEKTRISCH) wurde speziell für den Einsatz in flachliegenden Rohrleitungen unterhalb der Bodenplatte im Gebäude entwickelt. Sie eignet sich besonders für Altbauten, in denen kein außenliegender Revisionsschacht vorhanden ist.
Die geringe Bauhöhe wird durch eine kompakte Umlenkung ermöglicht, die gleichzeitig eine maximale Schließkraft von 638,46 N erzeugt.
Der markanteste Unterschied zur FALCON 1 (RKS150 PNEUMATISCH) liegt in der Antriebsart - im Fall der FALCON 5 (RKS150 ELEKTRISCH) übernimmt ein elektromotorischer Antrieb den Verschluss der Absperreinheit.
Eine Besonderheit der FALCON 5 (RKS150 ELEKTRISCH) ist die Möglichkeit, durch einen sogenannten Rastriegel den Stellmotor zu entkoppeln, um die Absperreinheit manuell und mechanisch zu verschließen. (Notverriegelung)
Wir empfehlen den Einsatz der FALCON 5 (RKS150 ELEKTRISCH) ausschließlich im Gebäude - von einer Installation in einem außenliegenden Revisionsschacht wird ausdrücklich abgeraten.
Wir empfehlen zusätzlich die Verwendung eines Reinigungsrohres, sodass im Rahmen von Wartungsarbeiten ein unkomplizierter Zugang möglich ist. Sollte dies nicht möglich sein, muss die Rückstausicherung teilweise für Wartungsarbeiten zerlegt werden.

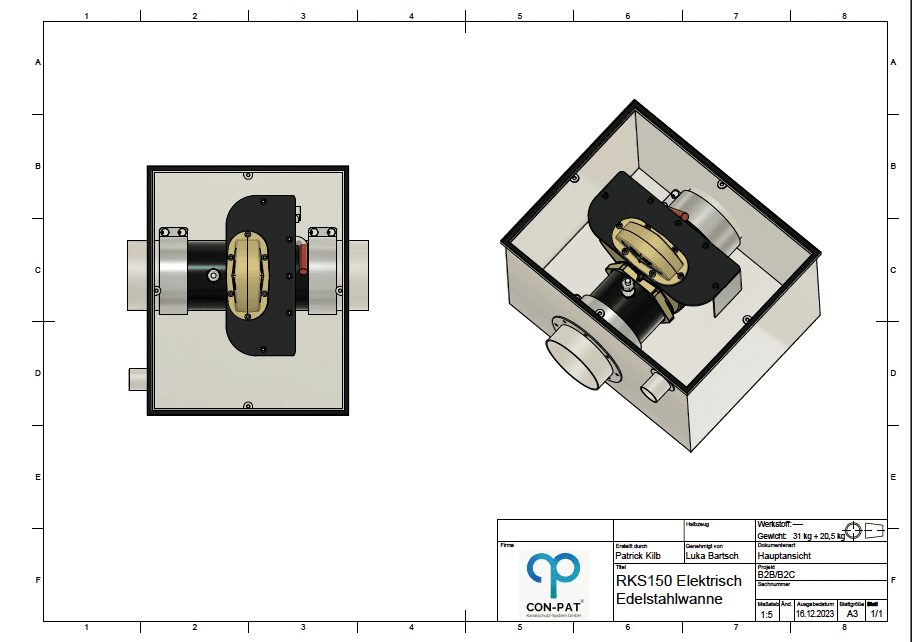

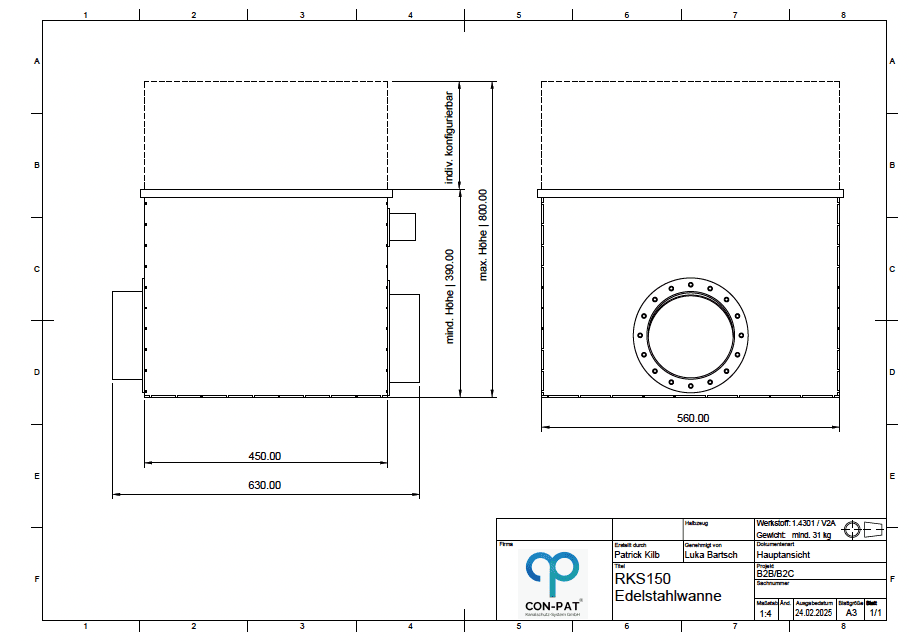

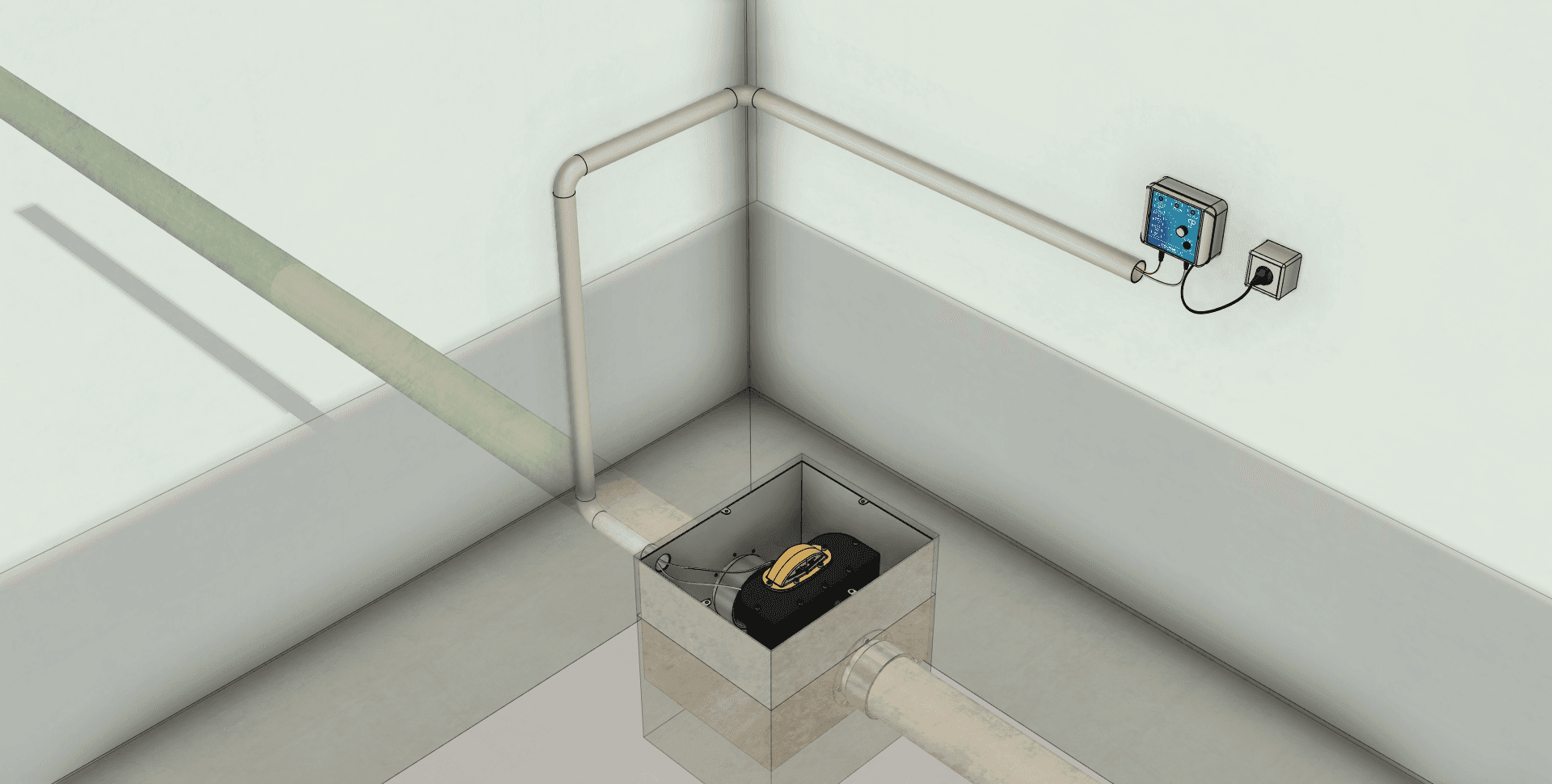

Hinweis: Falls keine Revisionsöffnung im Gebäude existiert, bieten wir optional einen passenden Revisionsschacht in Form einer maßgeschneiderten Edelstahlwanne für die Gegebenheiten bei Ihnen vor Ort an.

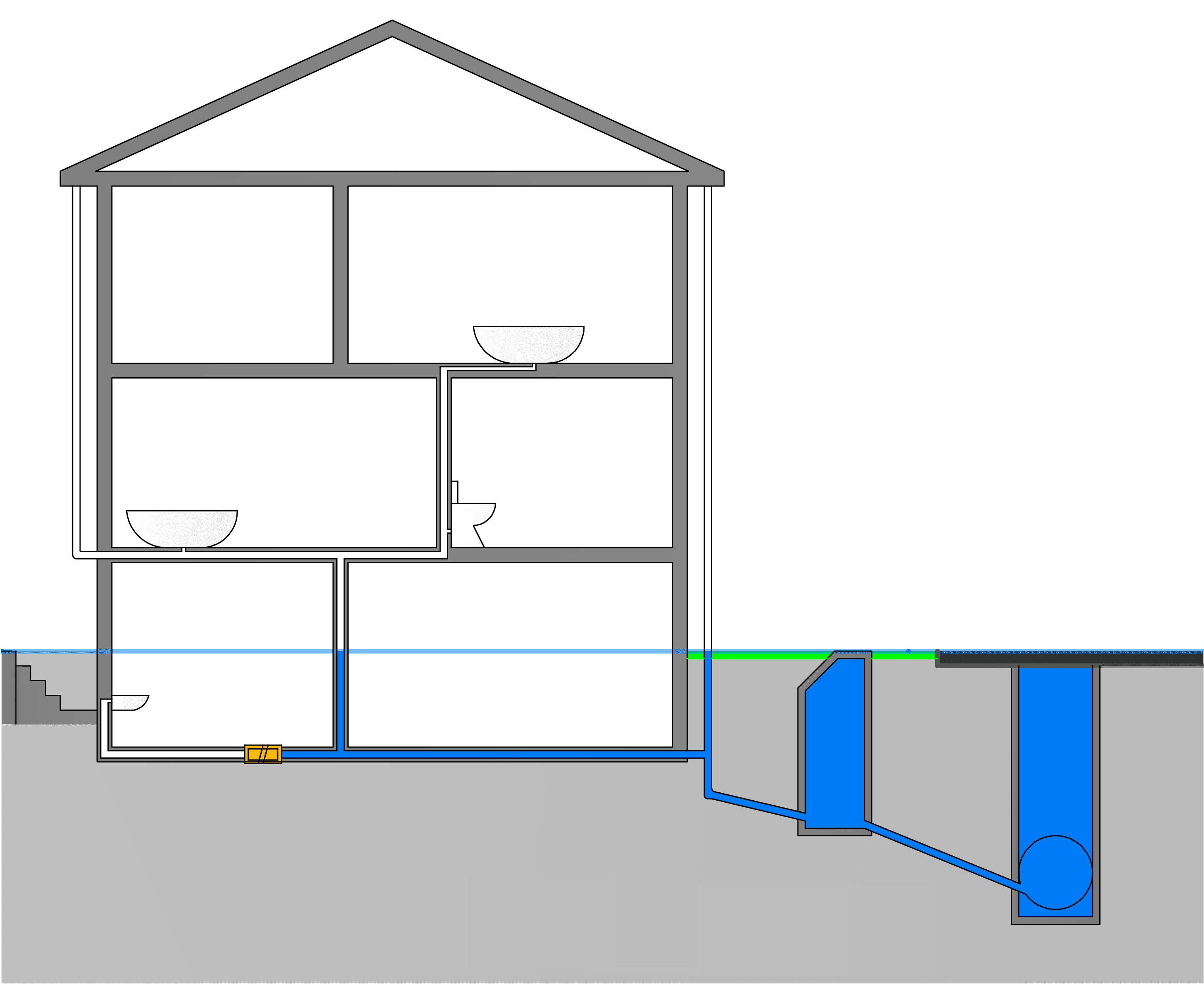

Positionierung
FUNKTIONSBESCHREIBUNG
Die FALCON 5 (RKS150 ELEKTRISCH) ist mit einem Binärsensor ausgestattet, welcher den Füllungsgrad in der Rohrleitung zur öffentlichen Kanalisation kontinuierlich überwacht. Steigt der Pegel in der Abwasserleitung über 80% Füllungsgrad, so sendet der Sensor ein Signal an die Steuerungseinheit, welche daraufhin die Absperreinheit schließt. Im Anschluss ertönt ein akustisches und visuelles Signal, um den Verschluss der Abwasserleitung anzuzeigen. Sobald der Pegel unter 80% Füllungsgrad fällt, öffnet die Absperreinheit automatisch.
Die Steuerung bietet vier Einstellmöglichkeiten:
- Automatikmodus mit akustische Warnung
- Automatikmodus ohne akustische Warnung
- Absperreinheit manuell geschlossen
- Absperreinheit manuell geöffnet
Die Steuerungseinheit verfügt über einen potentialfreien Meldeausgang, über welchen beispielsweise die Rückmeldung für "Kanal geöffnet" oder "Kanal geschlossen" an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) erfolgen kann.
Wartungshinweise
Rückstausicherungen von CON-PAT® zeichnen sich durch ihre hohe Effektivität und Zuverlässigkeit aus, die auf der geringen Anzahl an beweglichen Bauteilen beruht. Dank der robusten Bauweise aus Metall sind die Rückstausicherungen äußerst wartungs- und verschleißarm.
Die Wartungsbedingungen und -intervalle von Rückstausicherungen (Rückstauverschlüsse) nach DIN EN 13564-1, worunter auch die Rückstausicherungen von CON-PAT® fallen, sind in DIN EN 13564-1:2002 und DIN 1986-3:2004-11 Tabelle 1, Nr. 13 geregelt.
„Die Kontrolle und Prüfung vor Ort sollte zweimal im Jahr von sachkundigem Personal (…) durchgeführt werden. Falls erforderlich, sind geeignete Wartungsmaßnahmen durchzuführen, um die Anforderungen an die Dichtheit (…) zu erfüllen.“
Es wird empfohlen, im Voraus einen Wartungsvertrag mit einem Fachbetrieb abzuschließen. Durch einen solchen Vertrag stellen Sie sicher, dass Ihre Rückstausicherung fachgerecht gewartet und überprüft wird.

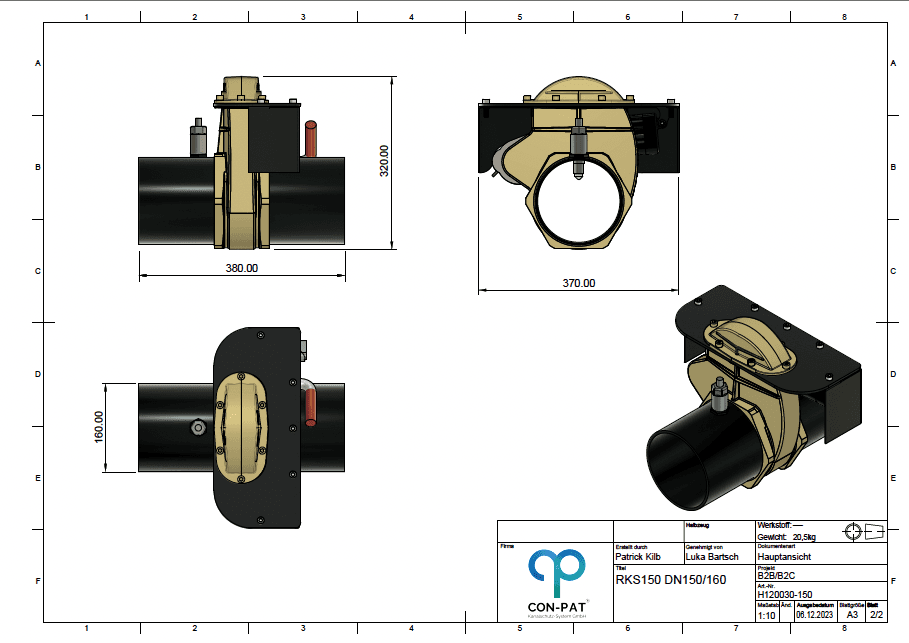

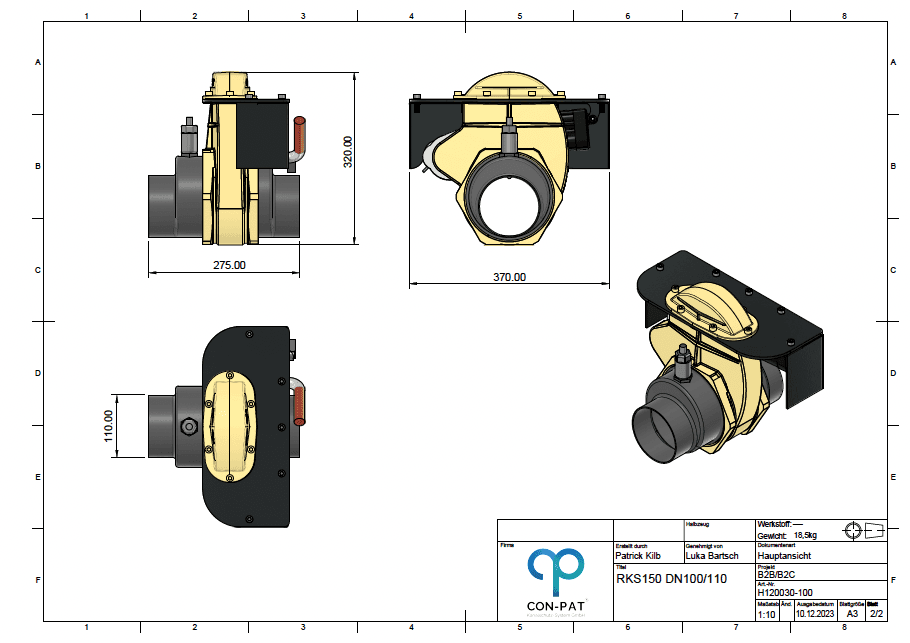

Datenblatt
| Nennweite Ø | DN150/160 |
| Verschlussart | metallisch dichtender Messing Hebel-Keilplattenschieber mit manuellem Verschlusshebel |
| Eigengefälle | kein Eigengefälle, gerade offener Durchgang |
| Einbausituation | Freispiegel / Trennkanal |
| Antrieb | DC-Motor 24V/3A |
| Schutzart (Motor) | IP62 |
| Anschlussart | Spitzende (beidseitig) |
| Absperr-Schließdruck | PN 2,5 / 25 mWS / 2,5 bar |
| Antrieb-Schließkraft | 638,46N |
| Gewicht | 20,5kg |
| Abmessungen | L 380mm x B 370mm x H 320mm |
