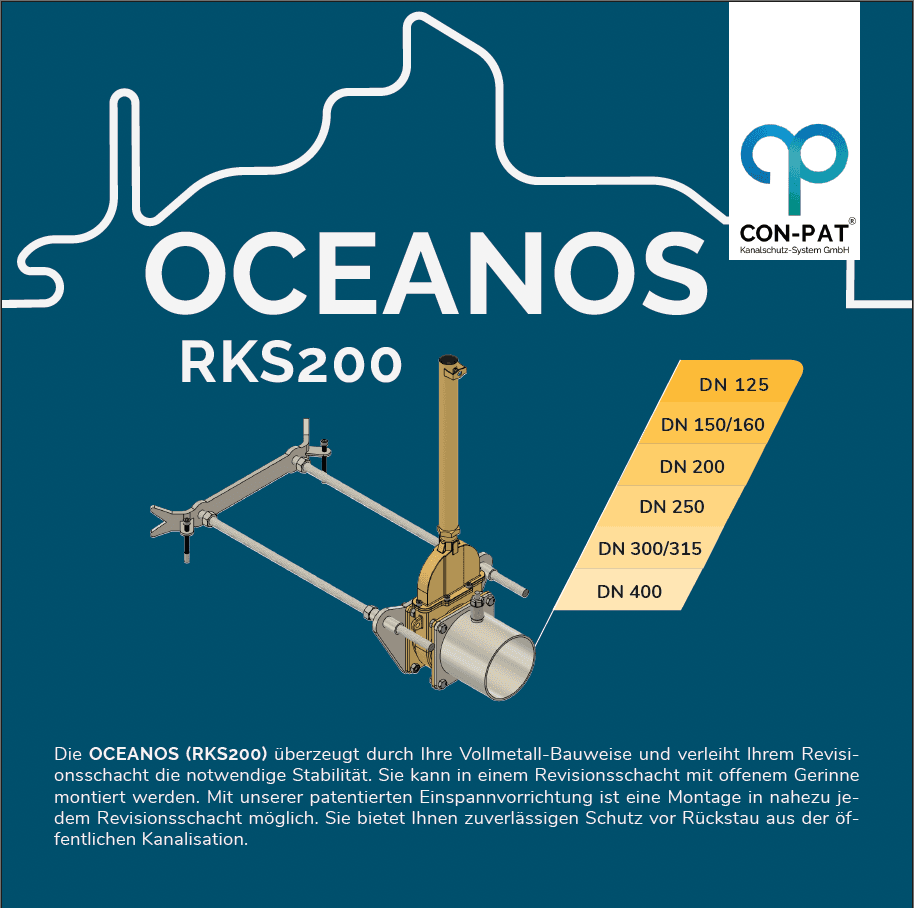

OCEANOS
RKS200- Patentierter Einspannrahmen
- Optional fürs Mischsystem
- Notstromversorgung erhältlich
- Vollmetallbauweise

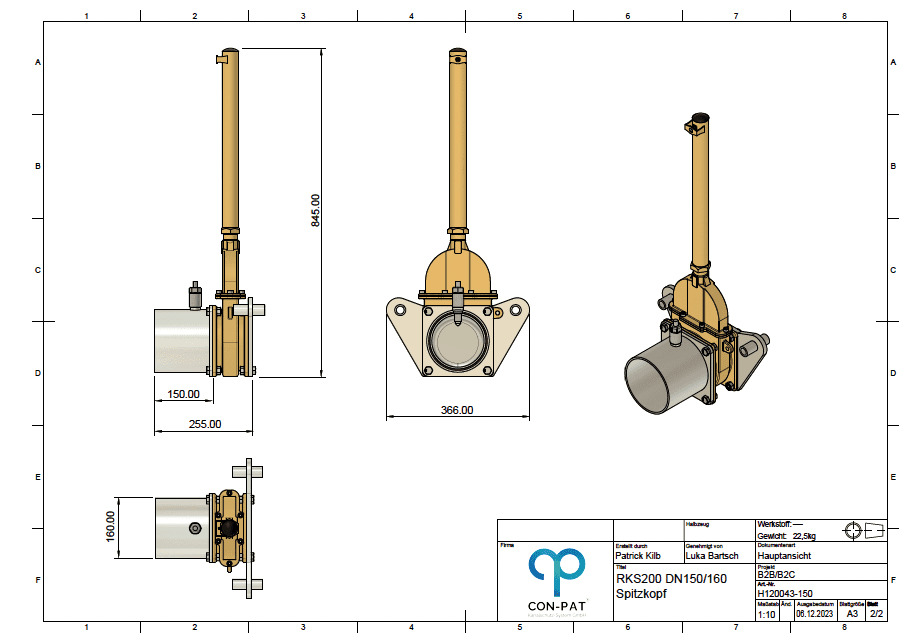

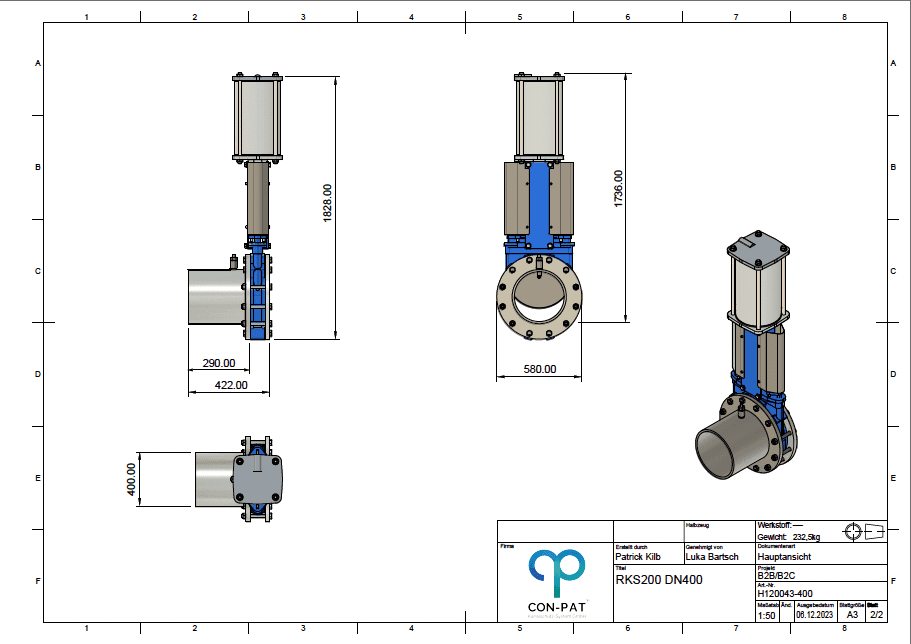

Die OCEANOS (RKS200)
Ich bin die OCEANOS (RKS200) - die zuverlässige Rückstausicherung für den Trennkanal mit offenem Gerinne. Auch in Mischkanälen kann ich zum Einsatz kommen, wenn getrennte Einläufe für Schmutz- und Regenwasser vorhanden sind.
Ich halte bis zu einer Wassersäule von 25 Meter stand und schütze zuverlässig vor Rückstau aus der öffentlichen Kanalisation.
Dank meiner robusten Industriequalität bin ich sicher, langlebig und einfach nachrüstbar. Eine kleine Aussparung in der Betonberme reicht für meinen Einbau. Mit meiner patentierten Einspannvorrichtung sitze ich in jedem Schacht – rund oder eckig – perfekt und druckdicht.
Einsatzgebiet

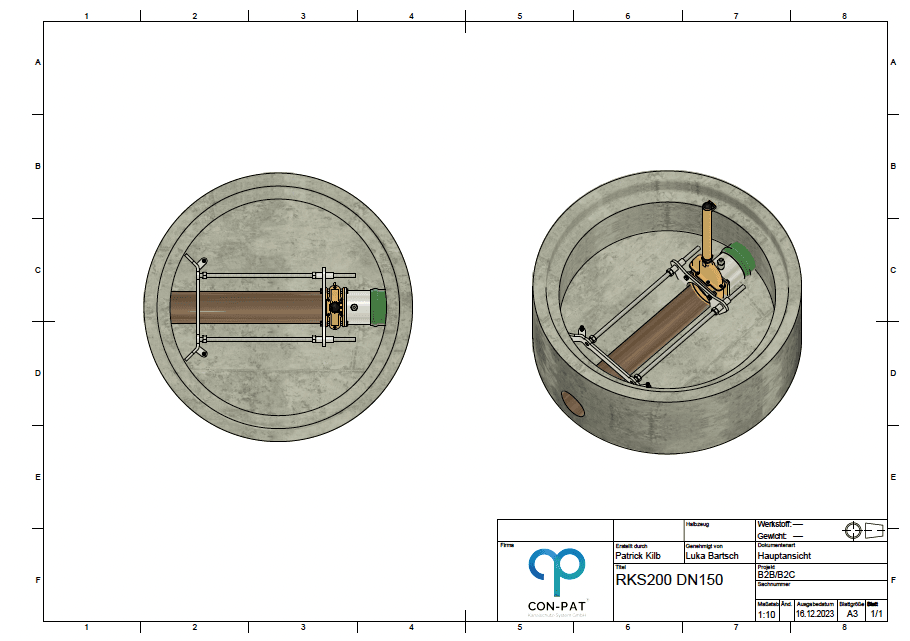

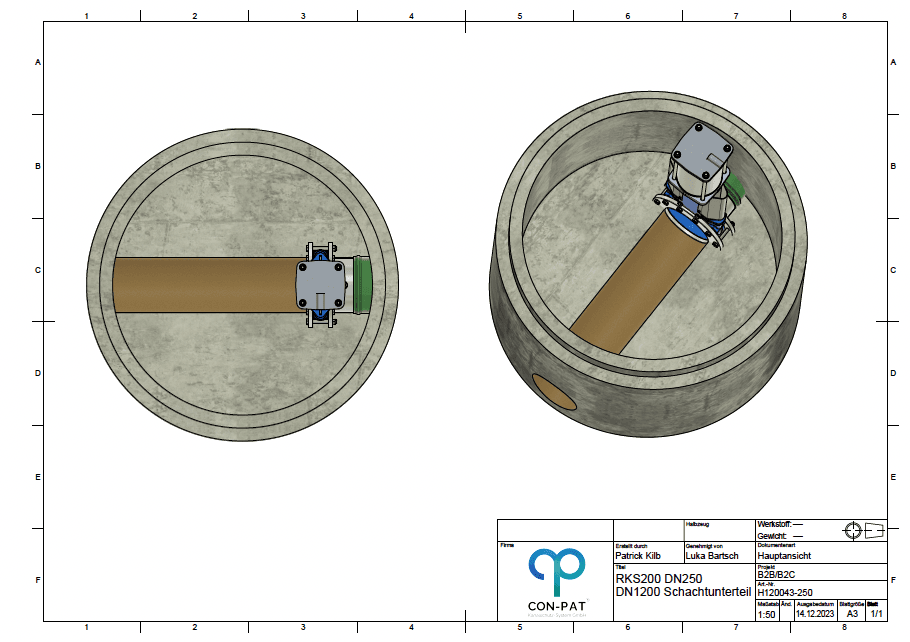

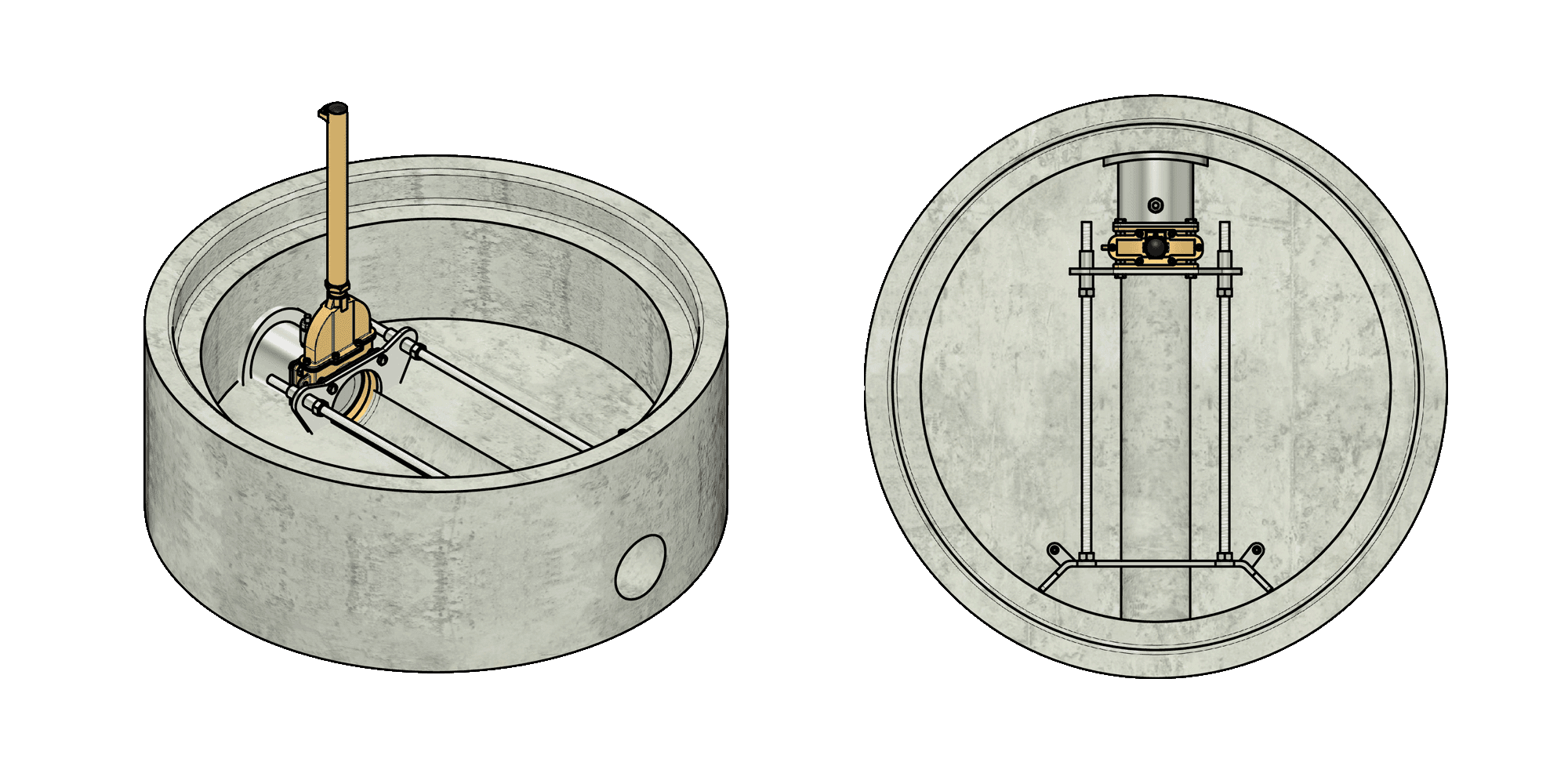

Die OCEANOS (RKS200) ist dank Ihrer patentierten Einspannvorrichtung vielseitig einsetzbar, dabei ist es irrelevant, welche Form (rund oder eckig) der bestehende oder neu erstellte Revisionsschacht hat.

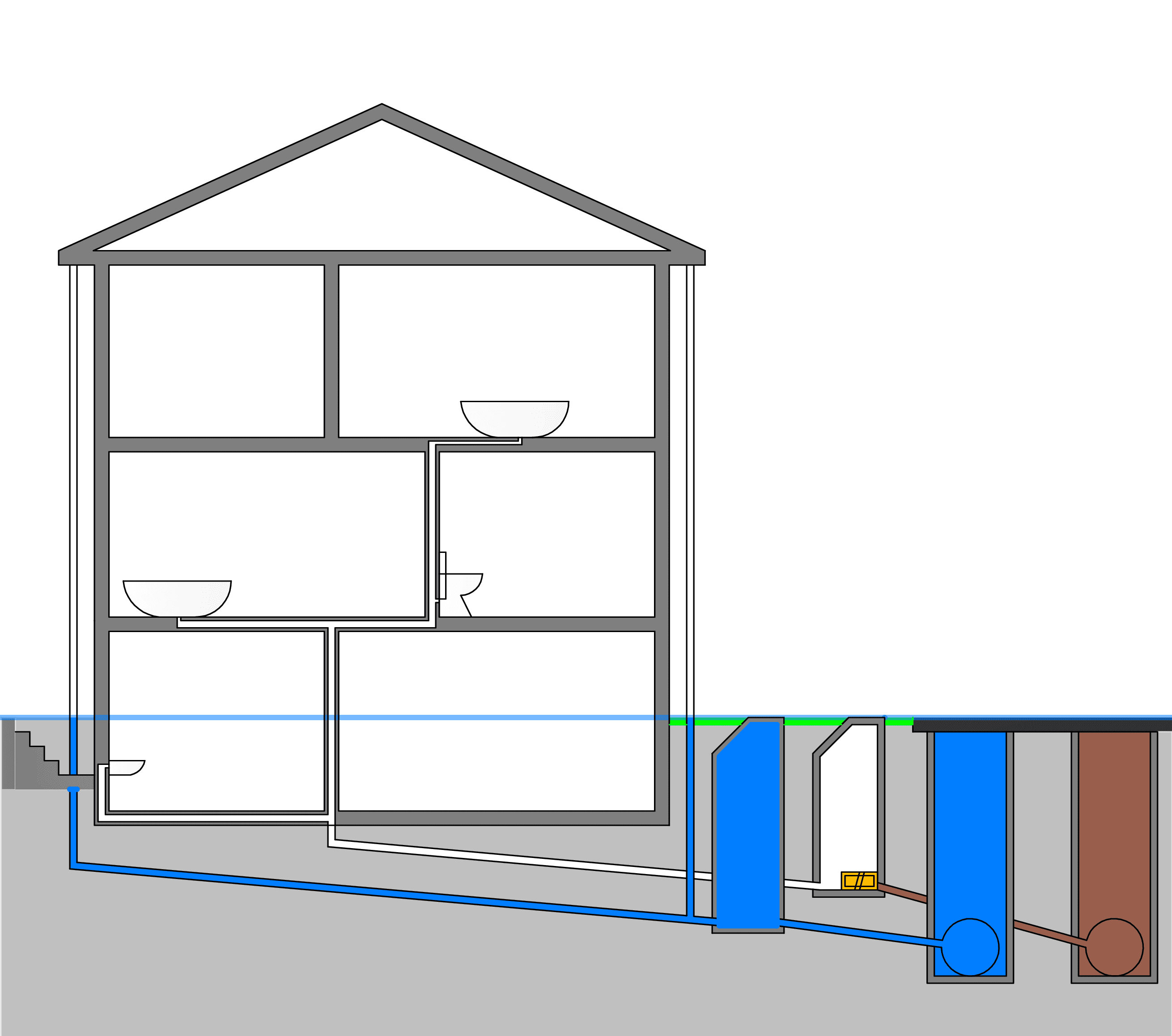

Ursprünglich wurde die OCEANOS (RKS200) für den Trennkanal mit einem offenen Gerinne entwickelt. Verfügen Sie über einen Revisionsschacht mit getrennten Zuläufen (Zulauf 1: Schmutzwasser und Zulauf 2: Regenwasser), so besteht die Möglichkeit, die OCEANOS (RKS200) im Zulauf des Schmutzwassers einzusetzen. Die Sensorik wird in diesem Fall frei im Revisionsschacht positioniert, sodass das anstauende Abwasser aus der öffentlichen Kanalisation erkannt wird.
Im Fall eines Trennkanal empfiehlt sich die Positionierung der Absperreinheit im Auslauf des Revisionsschachtes, um somit ein Rückstauvolumen für das anfallende Abwasser aus dem Gebäude zu erzeugen.

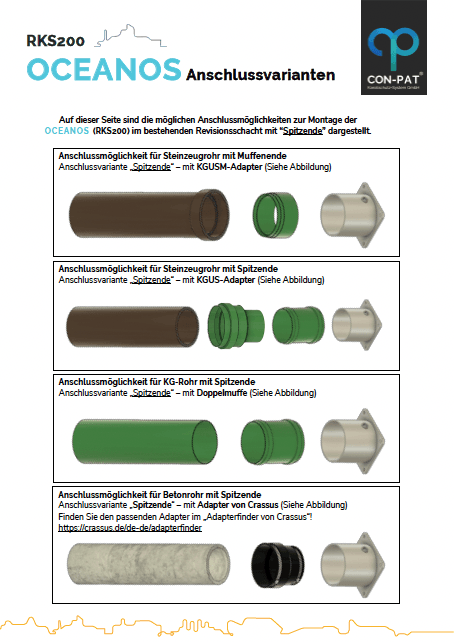

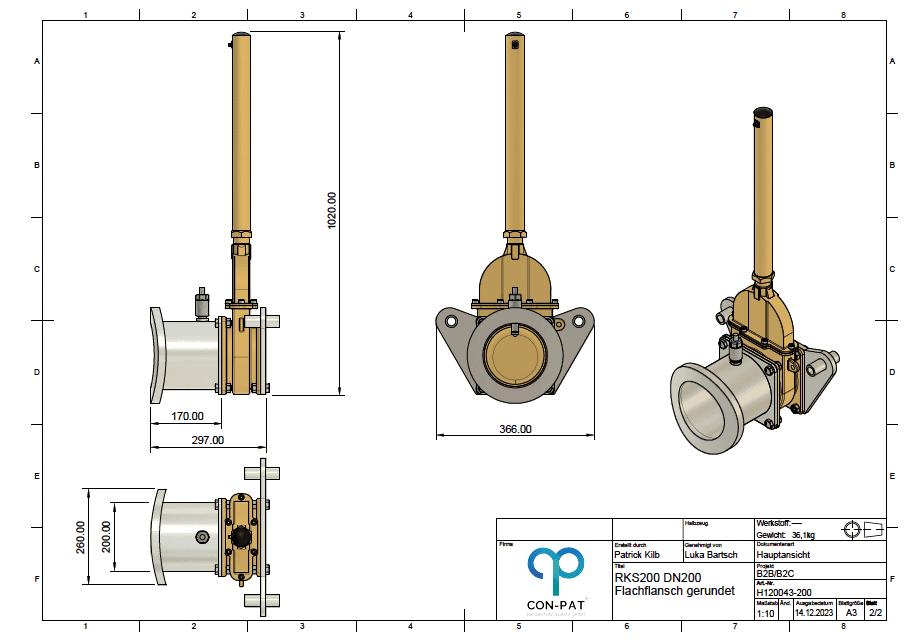

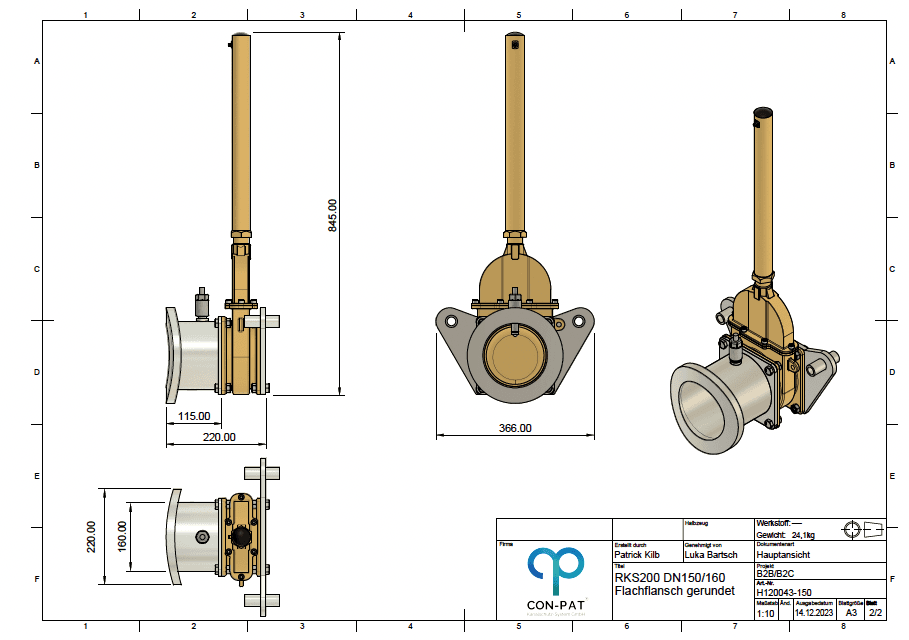

Die speziell für den nachträglichen Einbau im bestehenden Revisionsschacht entwickelten Anschlussvarianten ermöglichen einen druckdichten Anschluss an die bestehende Rohrleitung. In der nachfolgenden Abbildung ist die Verwendung der Anschlussvariante "Flachflansch gerundet" dargestellt, welche häufig im Fall von gerundeten Revisionsschächten die Verwendung findet. Dieser "Flachflansch" ist mit einer weichen EPDM-Dichtung ausgestattet, welche sich an die Rundung und Unebenheiten der Schachtwand anschmiegt.
.png&w=3840&q=75)
FUNKTIONSBESCHREIBUNG
Die OCEANOS (RKS200) ist mit einem Binärsensor ausgestattet, welcher den Füllungsgrad in der Rohrleitung zur öffentlichen Kanalisation kontinuierlich überwacht. Steigt der Pegel in der Abwasserleitung über 80% Füllungsgrad, so sendet der Sensor ein Signal an die Steuerungseinheit, welche daraufhin die Absperreinheit schließt. Eine integrierte Zeitverzögerung von drei Sekunden verhindert, dass kurzfristige Wasserschwankungen, z. B. durch Toilettenspülungen, eine sofortige Betätigung des Stellmotors auslösen. Zusätzlich ertönt ein akustisches und visuelles Signal, um den Verschluss der Abwasserleitung anzuzeigen. Sobald der Pegel unter 80% Füllungsgrad fällt, öffnet die Absperreinheit automatisch.
Die Steuerung bietet vier Einstellmöglichkeiten:
- Automatikmodus mit akustische Warnung
- Automatikmodus ohne akustische Warnung
- Absperreinheit manuell geschlossen
- Absperreinheit manuell geöffnet
Die Steuerungseinheit verfügt über einen potentialfreien Meldeausgang, über welchen beispielsweise die Rückmeldung für "Kanal geöffnet" oder "Kanal geschlossen" an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) erfolgen kann.
Wartungshinweise
Rückstausicherungen von CON-PAT® zeichnen sich durch ihre hohe Effektivität und Zuverlässigkeit aus, die auf der geringen Anzahl an beweglichen Bauteilen beruht. Dank der robusten Bauweise aus Metall sind die Rückstausicherungen äußerst wartungs- und verschleißarm.
Die Wartungsbedingungen und -intervalle von Rückstausicherungen (Rückstauverschlüsse) nach DIN EN 13564-1, worunter auch die Rückstausicherungen von CON-PAT® fallen, sind in DIN EN 13564-1:2002 und DIN 1986-3:2004-11 Tabelle 1, Nr. 13 geregelt.
„Die Kontrolle und Prüfung vor Ort sollte zweimal im Jahr von sachkundigem Personal (…) durchgeführt werden. Falls erforderlich, sind geeignete Wartungsmaßnahmen durchzuführen, um die Anforderungen an die Dichtheit (…) zu erfüllen.“
Es wird empfohlen, im Voraus einen Wartungsvertrag mit einem Fachbetrieb abzuschließen. Durch einen solchen Vertrag stellen Sie sicher, dass Ihre Rückstausicherung fachgerecht gewartet und überprüft wird.
Datenblatt
| Gehäuseabmessungen | L 130 mm x B 160 mm x H 60 mm |
| Eingangsspannung | 100-240 VAC / 1520mA max. / 50-60 Hz |
| Ausgangsspannung | 24VDC / 2500mA |
| Stromverbrauch im Standby | Bereich zwischen 1,3 und 2,0 Watt |
| Stromverbrauch im Schließbetrieb | Bereich zwischen 7,2 und 13,8 Watt |
| Betriebstemperatur | -25°C bis +70°C |
| Betriebsschalter | 4 – Stellung Drehschalter |
| Pegelmessung (Sensorik) | elektr. Digital-Grenzstandsensor 50-200 MHz mit LED |
| Schutzart | IP54 |
| Anzeige | 3x LED (blau, grün, rot) |
| Warnakustik | Piezoakustik mit 80 dbA |
| Kabelverbindungen | Sensor- und Aktor-Kabel (Motor M8 (3-Pol), Sensor M12 (4-Pol)) |
| Potentialfreier Anschluss | M8 (4-Pol) – Spannungsfrei |
