APOLLO
RS-DUO-H- Geringes Gefälle
- Druckdicht bis 3 bar
- Trennsystem
- Wandmontage
DIE APOLLO (RS-DUO-H)
Ich bin die APOLLO (RS-DUO-H), eine innovative Rückstausicherung für horizontale Abwasserleitungen in Ein- und Mehrfamilienhäusern.

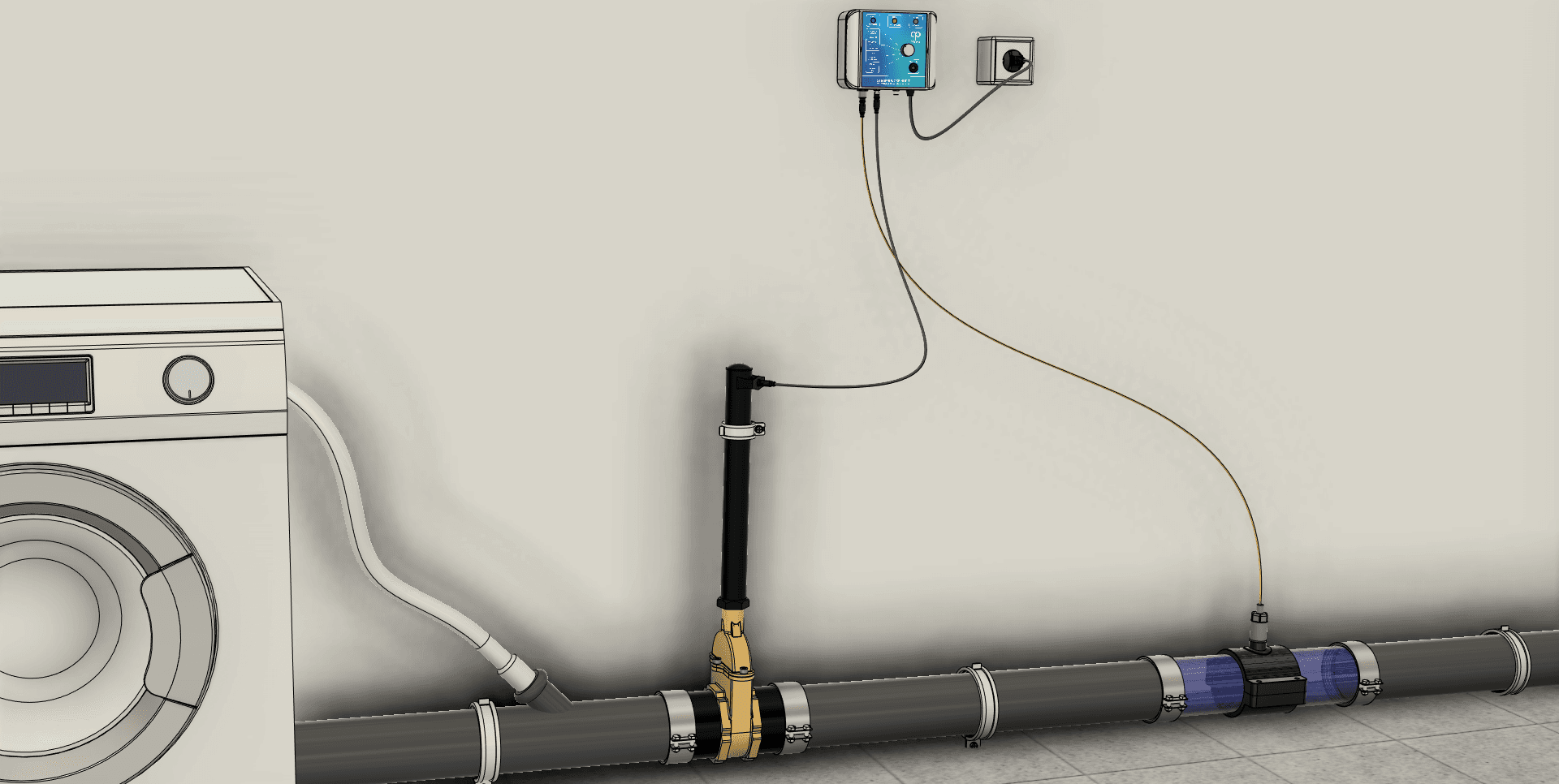

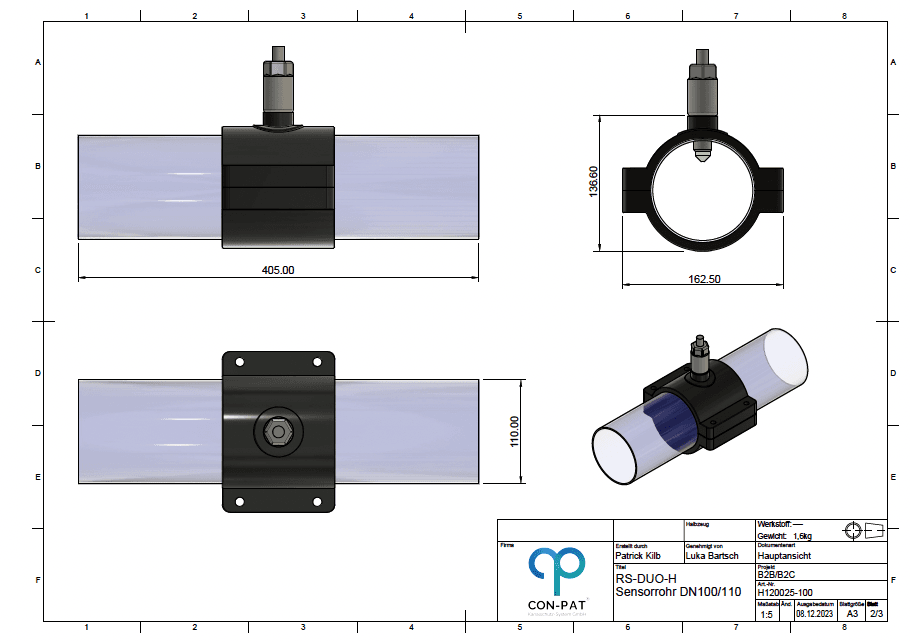

Mein externes Sensorrohr ermöglicht es mir, Rückstau frühzeitig selbst bei geringem Gefälle zu erkennen. Optional kann das externe Sensorrohr auch im Revisionsschacht montiert werden. Der Absperrschieber lässt sich stehend oder liegend in der freien Rohrleitung installieren.
Ich bin die ideale Lösung bei minimalem Gefälle zum Bodenauslauf oder zur Dusche – für eine sichere und zuverlässige Entwässerung.
EINSATZGEBIET & VORTEILE
Die Absperreinheit der APOLLO (RS-DUO-H) ist auf Grund Ihrer kompakten und leichten Bauweise für den Einsatz in der freien Rohrleitung (Boden-, Wand- oder Deckenmontage) im Gebäude geeignet ist. Sie kann variabel liegend oder stehend verbaut werden.
Das externe Sensorrohr ermöglicht es, den Rückstau zu einem frühstmöglichen Zeitpunkt zu erfassen. Dies ist besonders im Fall von Abwasserleitungen mit einem niedrigen Gefälle notwendig, sodass die Absperreinheit rechtzeitig druckdicht verschließt. Alternativ besteht die Möglichkeit, dieses externe Sensorrohr in einem vorhandenen außenliegenden Revisionsschacht zu positionieren - hier gilt, je früher, desto besser.
Wir empfehlen zusätzlich die Verwendung eines Reinigungsrohres, sodass im Rahmen von Wartungsarbeiten ein unkomplizierter Zugang möglich ist.
Funktionsbeschreibung
Die APOLLO (RS-DUO-H) ist mit einem Binärsensor ausgestattet, welcher den Füllungsgrad im externen Messrohr zur öffentlichen Kanalisation kontinuierlich überwacht. Steigt der Pegel in der Abwasserleitung über 80% Füllungsgrad, so sendet der Sensor ein Signal an die Steuerungseinheit, welche daraufhin die Absperreinheit schließt. Eine integrierte Zeitverzögerung von drei Sekunden verhindert, dass kurzfristige Wasserschwankungen, z. B. durch Toilettenspülungen, eine sofortige Betätigung des Stellmotors auslösen. Zusätzlich ertönt ein akustisches und visuelles Signal, um den Verschluss der Abwasserleitung anzuzeigen. Sobald der Pegel unter 80% Füllungsgrad fällt, öffnet die Absperreinheit automatisch.
Die Steuerung bietet vier Einstellmöglichkeiten:
- Automatikmodus mit akustische Warnung
- Automatikmodus ohne akustische Warnung
- Absperreinheit manuell geschlossen
- Absperreinheit manuell geöffnet
Die Steuerungseinheit verfügt über einen potentialfreien Meldeausgang, über welchen beispielsweise die Rückmeldung für "Kanal geöffnet" oder "Kanal geschlossen" an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) erfolgen kann.
Wartungshinweise
Rückstausicherungen von CON-PAT® zeichnen sich durch ihre hohe Effektivität und Zuverlässigkeit aus, die auf der geringen Anzahl an beweglichen Bauteilen beruht. Dank der robusten Bauweise aus Metall sind die Rückstausicherungen äußerst wartungs- und verschleißarm.
Die Wartungsbedingungen und -intervalle von Rückstausicherungen (Rückstauverschlüsse) nach DIN EN 13564-1, worunter auch die Rückstausicherungen von CON-PAT® fallen, sind in DIN EN 13564-1:2002 und DIN 1986-3:2004-11 Tabelle 1, Nr. 13 geregelt.
„Die Kontrolle und Prüfung vor Ort sollte zweimal im Jahr von sachkundigem Personal (…) durchgeführt werden. Falls erforderlich, sind geeignete Wartungsmaßnahmen durchzuführen, um die Anforderungen an die Dichtheit (…) zu erfüllen.“
Es wird empfohlen, im Voraus einen Wartungsvertrag mit einem Fachbetrieb abzuschließen. Durch einen solchen Vertrag stellen Sie sicher, dass Ihre Rückstausicherung fachgerecht gewartet und überprüft wird.
Datenblatt
| Gehäuseabmessungen | L 130mm x B 160mm x H 60mm |
| Eingangsspannung | 100-240 VAC / 1520mA max. / 50-60 Hz |
| Ausgangsspannung | 24VDC / 2500mA |
| Stromverbrauch im Standby | Bereich zwischen 1,3 und 2,0 Watt |
| Stromverbrauch im Schließbetrieb | Bereich zwischen 7,2 und 13,8 Watt |
| Betriebstemperatur | -25°C bis +70°C |
| Betriebsschalter | 4 – Stellung Drehschalter |
| Pegelmessung (Sensorik) | elektr. Digital-Grenzstandsensor 50-200 MHz mit LED |
| Schutzart | IP54 |
| Anzeige | 3x LED (blau, grün, rot) |
| Warnakustik | Piezoakustik mit 80 dbA |
| Kabelverbindungen | Sensor- und Aktor-Kabel (Motor M8 (3-Pol), Sensor M12 (4-Pol)) |
| Potentialfreier Anschluss | M8 (4-Pol) – Spannungsfrei |
