ENTERPRISE
RS-Kompakt- Liegende und stehende Montage
- Druckdicht bis 3 bar
- Trennsystem
- Wandmontage
DIE ENTERPRISE (RS-KOMPAKT)
Ich bin die ENTERPRISE (RS-Kompakt) – eine innovative Lösung für den Einsatz in horizontalen Abwasserleitungen innerhalb von Gebäuden. Durch meine kompakte Bauweise bin ich besonders für Ein- und Mehrfamilienhäuser geeignet. Dank der frei wählbaren Positionierung meines Füllstandsensors kann ich sowohl liegend unter der Decke, als auch stehend an der Wand in der freien Rohrleitung angebracht werden. So passe ich mich optimal an die Gegebenheiten vor Ort an.
EINSATZGEBIET & VORTEILE

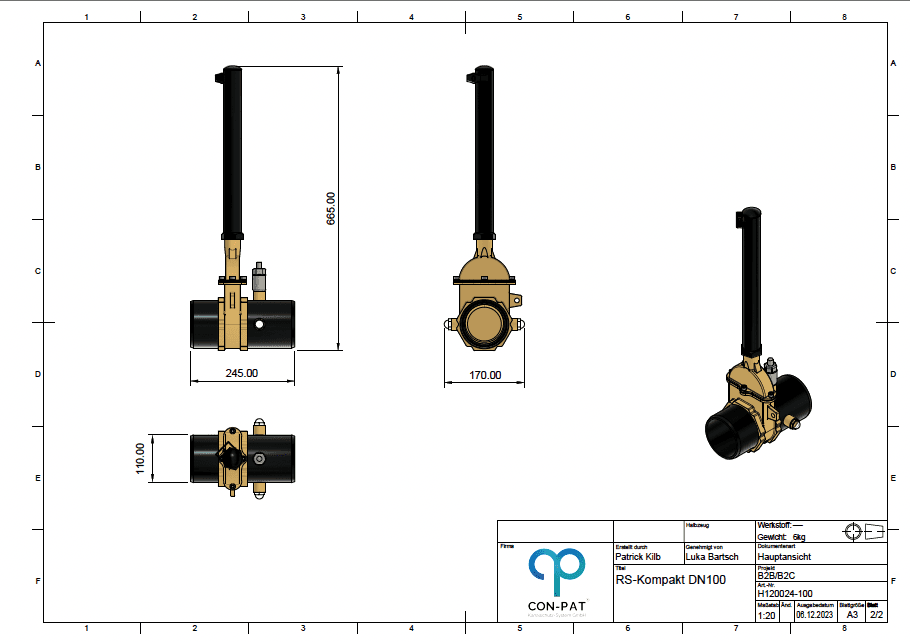

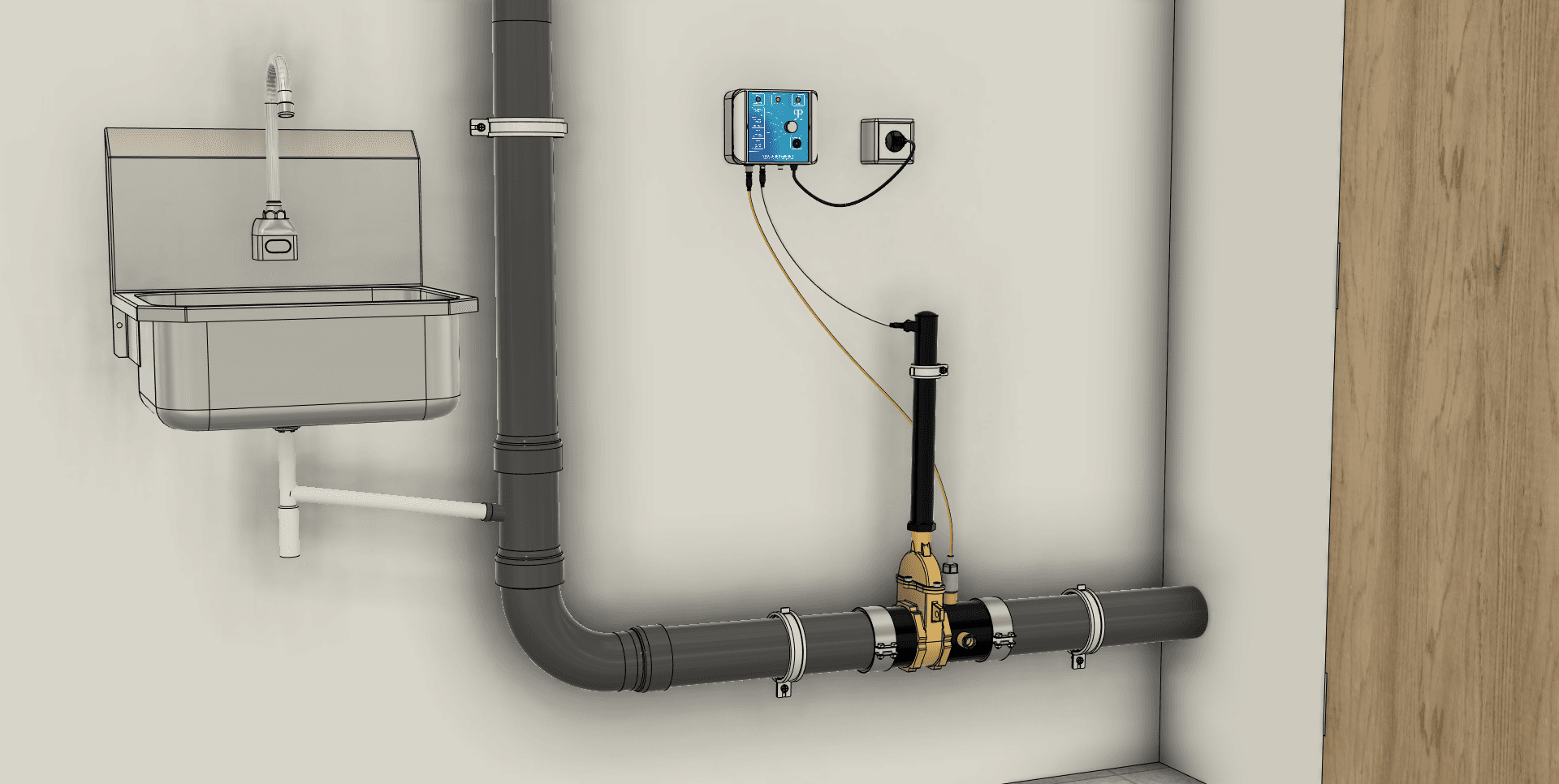

Die ENTERPRISE (RS-Kompakt) ist auf Grund Ihrer kompakten und leichten Bauweise für den Einsatz in der freien Rohrleitung (Boden-, Wand- oder Deckenmontage) im Gebäude geeignet ist. Die Absperreinheit kann variabel liegend oder stehend verbaut werden.
Als einzige unserer kompakten Absperreinheiten besteht die Möglichkeit die ENTERPRISE (RS-Kompakt) in liegender Position unterhalb der Decke zu montieren. Die variablen Sensorpositionen stellen sicher, dass der Füllstandsensor unabhängig von der Einbauweise stets in der 12-Uhr-Position angebracht werden kann.
Die ENTERPRISE (RS-Kompakt) eignet sich sowohl für die Montage im Gebäude, als auch für den Einbau im Revisionsschacht vor dem Gebäude.
Wir empfehlen zusätzlich die Verwendung eines Reinigungsrohres, sodass im Rahmen von Wartungsarbeiten ein unkomplizierter Zugang möglich ist.
FUNKTIONSBESCHREIBUNG
Die ENTERPRISE (RS-Kompakt) ist mit einem Binärsensor ausgestattet, welcher den Füllungsgrad in der Rohrleitung zur öffentlichen Kanalisation kontinuierlich überwacht. Steigt der Pegel in der Abwasserleitung über 80% Füllungsgrad, so sendet der Sensor ein Signal an die Steuerungseinheit, welche daraufhin die Absperreinheit schließt. Eine integrierte Zeitverzögerung von drei Sekunden verhindert, dass kurzfristige Wasserschwankungen, z. B. durch Toilettenspülungen, eine sofortige Betätigung des Stellmotors auslösen. Zusätzlich ertönt ein akustisches und visuelles Signal, um den Verschluss der Abwasserleitung anzuzeigen. Sobald der Pegel unter 80% Füllungsgrad fällt, öffnet die Absperreinheit automatisch.
Die Steuerung bietet vier Einstellmöglichkeiten:
- Automatikmodus mit akustische Warnung
- Automatikmodus ohne akustische Warnung
- Absperreinheit manuell geschlossen
- Absperreinheit manuell geöffnet
Die Steuerungseinheit verfügt über einen potentialfreien Meldeausgang, über welchen beispielsweise die Rückmeldung für "Kanal geöffnet" oder "Kanal geschlossen" an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) erfolgen kann.
Wartungshinweise
Rückstausicherungen von CON-PAT® zeichnen sich durch ihre hohe Effektivität und Zuverlässigkeit aus, die auf der geringen Anzahl an beweglichen Bauteilen beruht. Dank der robusten Bauweise aus Metall sind die Rückstausicherungen äußerst wartungs- und verschleißarm.
Die Wartungsbedingungen und -intervalle von Rückstausicherungen (Rückstauverschlüsse) nach DIN EN 13564-1, worunter auch die Rückstausicherungen von CON-PAT® fallen, sind in DIN EN 13564-1:2002 und DIN 1986-3:2004-11 Tabelle 1, Nr. 13 geregelt.
„Die Kontrolle und Prüfung vor Ort sollte zweimal im Jahr von sachkundigem Personal (…) durchgeführt werden. Falls erforderlich, sind geeignete Wartungsmaßnahmen durchzuführen, um die Anforderungen an die Dichtheit (…) zu erfüllen.“
Es wird empfohlen, im Voraus einen Wartungsvertrag mit einem Fachbetrieb abzuschließen. Durch einen solchen Vertrag stellen Sie sicher, dass Ihre Rückstausicherung fachgerecht gewartet und überprüft wird.
Datenblatt
| Gehäuseabmessungen | L 130mm x B 160mm x H 60mm |
| Eingangsspannung | 100-240 VAC / 1520mA max. / 50-60 Hz |
| Ausgangsspannung | 24VDC / 2500mA |
| Stromverbrauch im Standby | Bereich zwischen 1,3 und 2,0 Watt |
| Betriebstemperatur | -25°C bis +70°C |
| Betriebsschalter | 4 – Stellung Drehschalter |
| Pegelmessung (Sensorik) | elektr. Digital-Grenzstandsensor 50-200 MHz mit LED |
| Schutzart | IP54 |
| Anzeige | 3x LED (blau, grün, rot) |
| Warnakustik | Piezoakustik mit 80 dbA |
| Kabelverbindungen | Sensor- und Aktor-Kabel (Motor M8 (3-Pol), Sensor M12 (4-Pol)) |
| Potentialfreier Anschluss | M8 (4-Pol) – Spannungsfrei |
